Комплект учебно-лабораторного оборудования "Напряжения в плоских фермах"
Лабораторная установка выполнена в настольном исполнении.

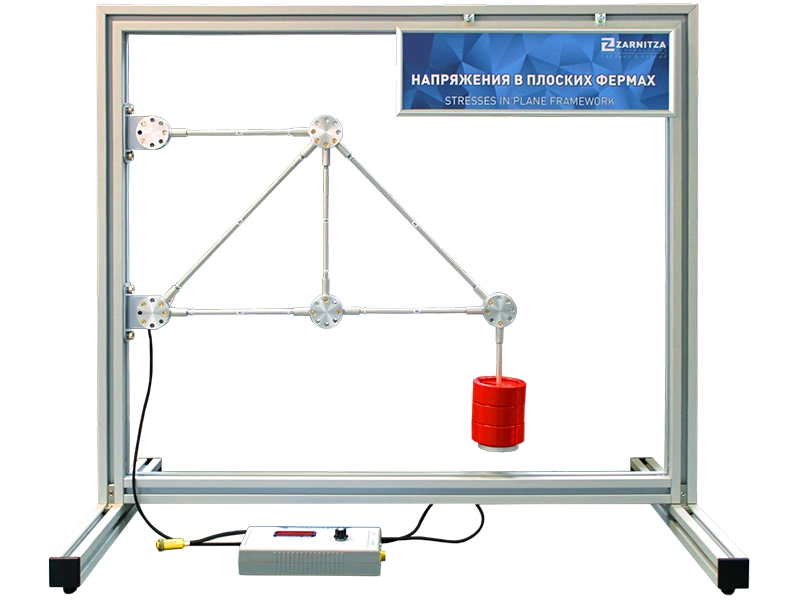

Лабораторная установка представляет собой жесткую раму из алюминиевого конструкционного профиля, на которой проводится сборка и нагружение плоской ферменной конструкции с количеством стержней, равным шести. На стержни установлены тензорезисторы, позволяющие определять продольные деформации в стержнях при нагружении. Нагрузки, действующие на ферму, создаются путем подвеса грузов. Показания тензорезисторов отображаются на цифровом индикаторе измерительного блока.
Базовая комплектация: Силовая рама | 1 |
Система нагружения | 1 |
Измерительный блок | 1 |
Набор грузов | 1 |
Дополнительная комплектация:
Кейс для стержней | 1 |
Дополнительные стержни | 1 |
Дополнительные грузы | 1 |
Комплект учебно-лабораторного оборудования "Напряжения в плоских фермах" предназначен для проведения лабораторных работ по изучению напряженного состояния в элементах ферменных конструкций в рамках изучения курсов "Строительная механика" и "Сопротивление материалов".
Лабораторная установка комплекта представляет собой жесткую раму, на которой проводится сборка и нагружение плоской ферменной конструкции с количеством стержней, равным шести. На стержни установлены тензорезисторы, позволяющие определять продольные деформации в стержнях при нагружении. Нагрузки, действующие на ферму, создаются путем подвеса грузов. Показания тензорезисторов отображаются на цифровых индикаторах, установленных в измерительном блоке.
Оборудование может применяться в процессе обучения в учреждениях среднего и высшего профессионального образования для получения базовых и углубленных знаний и навыков по дисциплинам курсов "Строительная механика" и "Сопротивление материалов"
Комплектация
- Лабораторный стенд "Напряжения в плоских фермах".
- Паспорт изделия.
- Руководство по эксплуатации.
- Методические указания для проведения лабораторных работ.
Учебно-методическое пособие по проведению лабораторных работ
Экспериментальное определение усилия и напряжения в стержнях плоской фермы и сравнение с теоретическими значениями.
