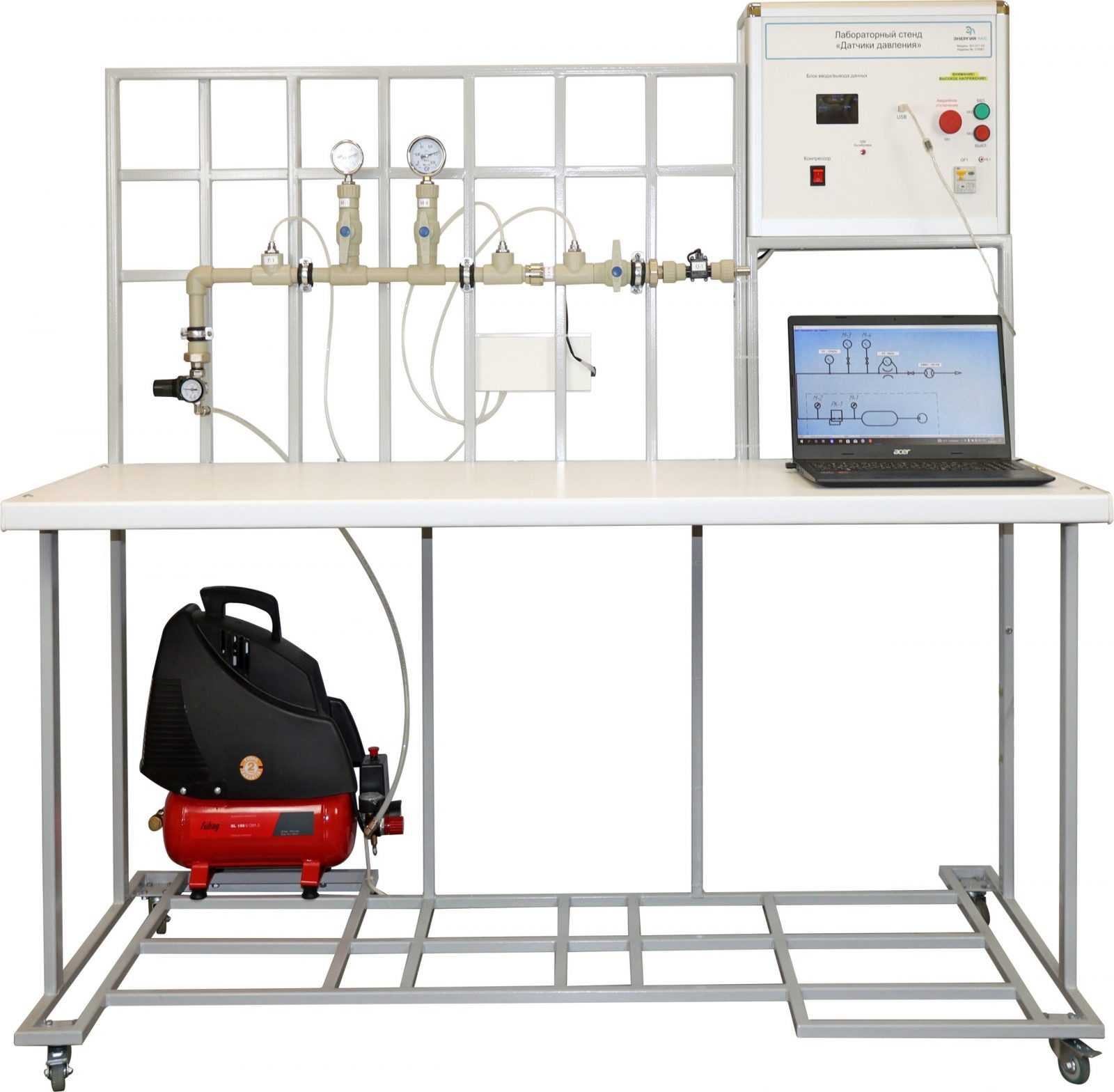

Лабораторный стенд «Датчики давления»

Описание товара

Исполнение стендовое, компьютерная версия.

Назначение.
Лабораторный стенд «Датчики давления» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков при изучении способов измерения давления.

Особенности исполнения

1. Комплект представляет собой пневматическую систему, позволяющую осуществлять измерение давления различными приборами;
2. Комплект лабораторного оборудования состоит из системы подачи воздуха и системы измерения давления различными приборами;
3. Исследуемые устройства и приборы установлены на стенде таким образом, что имеется возможность сравнивать между собой показания измерительных приборов различного типа при измерении одного и того же параметра.
4. В качестве исследуемых устройств и приборов используются различные приборы для измерения давления.

Лабораторные работы

1. Изучение стрелочного деформационного манометра, принципа его действия, определение относительной погрешности измерения при различных уровнях давления.
2. Изучение мембранного деформационного датчика дифференциального давления, принципа действия, определение относительной погрешности измерения при сравнении с показаниями манометра.
3. Изучение мембранного деформационного датчика избыточного давления, принципа действия, определение относительной погрешности измерения при сравнении с показаниями манометра.
4. Изучение устройства редукционного клапана, применяемого для регулирования давления воздуха в системе измерений.
5. Изучение устройства компрессора, создающего давление воздуха в ресивере.

Комплект поставки

1. Ноутбук
2. Лабораторный стенд «Датчики давления»
   1. Компрессор
      Компрессор применяется для нагнетания сжатого воздуха. Данная модель вырабатывает весьма чистый воздух, что позволяет использовать агрегат для питания чувствительного оборудования. Низкий уровень шума обеспечивает комфортные условия для работы. Небольшой вес и габариты обеспечивает простоту и легкость транспортировки компрессора.
   2. Редукционный клапан
      Редукционный клапан давления предназначен для поддержания в некоторой части системы пониженного давления относительно давления в основной нагнетательной магистрали и независящего от него.
   3. Мембранный деформационный датчик избыточного давления
   4. Мембранный деформационный датчик дифференциального давления
   5. Стрелочный деформационный манометр
   6. Стрелочный деформационный манометр
   7. Реле давления
   8. Блок управления
      • Модуль ввода-вывода
        Модуль ввода-вывода предназначен для отладки стенда, а также подключения ноутбука к аппаратной части стенда через USB разъем.
3. Набор аксессуаров и документов
   1. Паспорт
   2. Техническое описание оборудование
   3. Мультимедийная методика
   4. Программный комплекс ELAB
      Программный комплекс ELAB предназначен для управления источниками питания, регистрации данных от измерительных приборов и датчиков, а также дальнейшей обработки и сохранения в различных форматах результатов экспериментальных исследований в окне программы на экране компьютера.
   5. Руководство по выполнению базовых экспериментов.

Технические характеристики

Потребляемая мощность, Вт, не более 1200
Электропитание: от однофазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В 220, частота, Гц 50
Класс защиты от поражения электрическим током I
Габаритные размеры, мм, не более
длина (по фронту) 1200
ширина (ортогонально фронту) 600
высота 1600
Масса, кг, не более 40
Давление в пневматической системе, бар:
номинальное 2
максимальное 8
Количество человек, которое одновременно и активно может работать на комплекте 2
