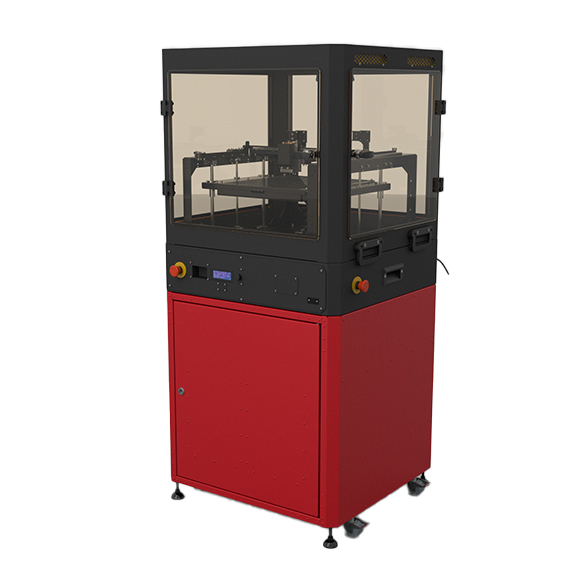

Лазерный гравер DF-Laser с ЧПУ

При покупке согласуйте с менеджером комплектацию, цену и важные для Вас характеристики оборудования.
Информация о товаре носит справочный характер и не является техническим заданием и публичной офертой, определяемой статьей 437 ГК РФ.

Лазерный гравер DF-Laser с ЧПУ предназначен для обработки древесных материалов (фанера, ДСП, массив дерева), пластиков и некоторых мягких материалов (кожа, резина, картон, бумага и др.). Лазерный луч, сфокусированный в одной точке, обладает высокой энергией, что вызывает нагрев материала заготовки и его выгорание. В случае тонкого материала (например, бумаги, картона) может быть обеспечена его сквозная резка, т.е. раскрой.

Скрытьописание

Преимущества

• Методические материалы с лекциями и лабораторными работами;
• Программное обеспечение в комплекте: Работает c Windows, Linux, MacOS;
• Доступ по ключу: Защита от несанкционированного доступа;
• Гарантия 1 год + включено сервисное обслуживание;
• Надежный и долговечный корпус: способствует качественной печати, станок безопасен в использовании.

Принципы работы

Лазерный гравер ЧПУ DF-Laser предназначен для обработки древесных материалов (фанера, ДСП, массив дерева), пластиков и некоторых мягких материалов (кожа, резина, картон, бумага и др.).

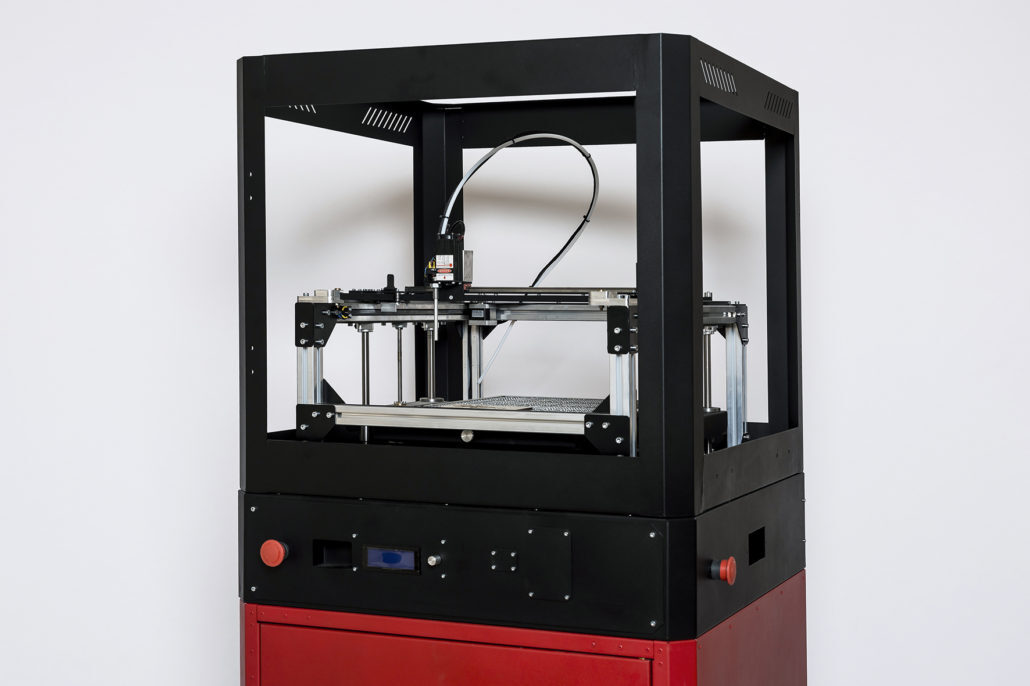

В конструкции лазера можно выделить металлическую раму, горизонтальный рабочий стол, размещённый над ним подвижный портал с лазерным излучателем, электронный блок цифрового управления (контроллер) и органы управления на передней панели.

Движение портала с установленным на нем излучателем обеспечивается шаговыми электродвигателями под воздействием управляющих импульсов, поступающих от контроллера в соответствии с управляющей программой (УП).
Для охлаждения лазерного блока в его конструкции предусмотрен вентилятор.

Лазерный луч, сфокусированный в одной точке, обладает высокой энергией, что вызывает нагрев материала заготовки и его выгорание.
Под действием высокой температуры образуются продукты горения, для отвода которых предусмотрено отверстие в корпусе, к которому подключается система вентиляции. В случае тонкого материала (например, бумаги, картона) может быть обеспечена его сквозная резка, т.е. раскрой.

Для вывода продуктов горения непосредственно из зоны обработки, а также для обеспечения минимального отражения лазерного луча, конструкция рабочего поля представляет собой металлический ячеистый стол.

Координатам по осям Y и X соответствуют положение портала (ось Y) и положение установленной на нем головки лазерного излучателя параллельно лицевой панели (ось X).
Подъем (опускание) рабочего стола, необходимый для выполнения операции автофокусировки, соответствует оси Z.
И портал, и головка перемещаются по прецизионным рельсовым направляющим и приводятся в движение шаговыми двигателями посредством ременной передачи.
Конечные положения портала и головки контролируются с помощью концевых датчиков.
Отсчет координат ведется от «нулевой точки», заданной в процессе подготовки управляющей программы, стандартное расположение которой - левый ближний к оператору угол рабочего стола.
Движение головки излучателя происходит в соответствии с алгоритмом, заданным в коде УП и позволяет вести обработку по сложным двухмерным траекториям.

Управление перемещениями по осям (XYZ), включение лазерного излучателя и регулировка его мощности осуществляется в соответствии с исполняемой УП.
УП представляет собой файл, содержащий последовательность команд, выполнение которых позволяет получить требуемую обработку изделия.
УП записывается на SD-карту и выполняется электронным блоком управления контроллером, находящимся за лицевой панелью.
Для того, чтобы сформировать УП, используется запускаемое на персональном компьютере программное приложение - графический редактор Inskape с установленными CAM-плагинами.

Для выполнения операций по предварительной настройке и управлению устройством предусмотрены органы управления, расположенные на лицевой панели: жидкокристаллический дисплей, и рукоятка с торцевой кнопкой. Они позволяют контролировать состояние устройства и управлять его работой при помощи отображаемой на дисплее текстовой информации и специальных команд меню.

Технические характеристики

Комплектация

• Набор шестигранных ключей
• Рожковый ключ 17 мм
• SD-карта с программным обеспечением и документацией
• Защитные очки
• Кабель питания
• Руководство по эксплуатации

Производитель

DFKit

Страна производства

Россия

Вид оборудования/Тип товара

Гравировальный станок
